“萤火虫”成像技术如何检查出痛风?

2020-12-11    8398
痛风是一种以关节炎为表现的疾病,可导致突发灼烧样疼痛、关节僵硬及大拇指关节肿胀,是最常见的炎性关节病之一。

痛风是由于尿酸盐晶体在关节和其它组织中沉淀所致,尿酸盐结晶体的检出对于终端痛风性关节炎具有重要的诊断价值。佳能超声的成像技术,已在痛风检查中有了成熟的应用。

1

2


案例分析

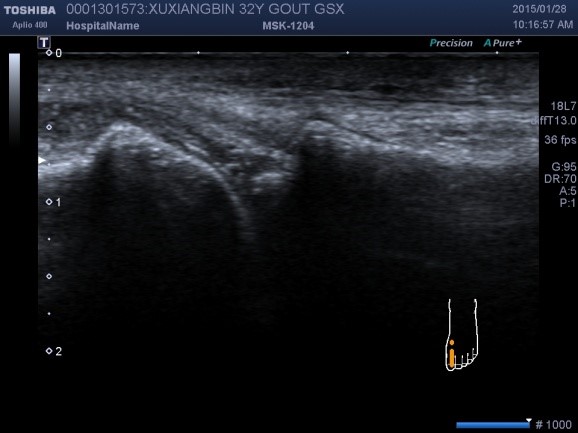

患者,男,34岁,痛风,左足第一跖关节滑膜增生,内可见细小点状强回声,软骨表面回声增强呈双边征。

4

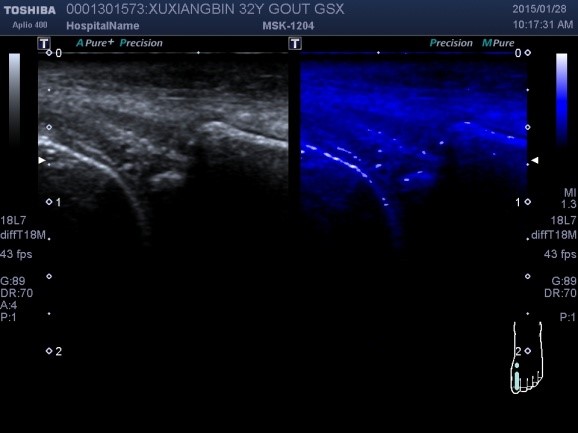

佳能超声萤火虫成像(MicroPure)技术使沉积于滑膜组织内的尿酸盐晶体易于显示,也愈加清晰。


5

6

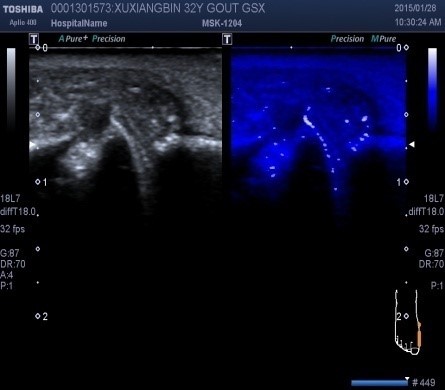

右足第一跖关节滑膜增生,内可见细小点状强回声,萤火虫成像(MicroPure)技术使沉积于滑膜组织内的尿酸盐晶体清晰显示。

痛风发作期在尿酸结晶的刺激下,常有滑膜的增生充血,滑膜充血是评估病程的重要参考指标。关节囊或者滑膜的增厚在非急性期也可以长期存在,因此观察滑膜内的血供情况,比单纯测量关节囊厚度有价值。

但痛风的关节囊内常混杂有积液,结晶体坏死组织和滑膜组织,滑膜内血流显示很少,常导致假阴性。使用佳能SMI超微血流成像技术可以轻松显示血流信号。

3

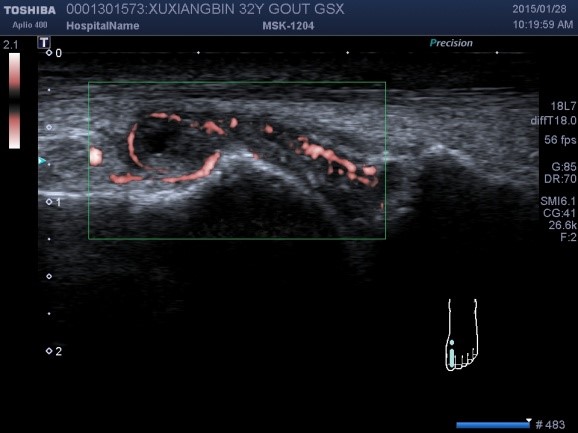

 SMI内可见丰富的血流信号

“萤火虫”成像(Micropure)

“萤火虫成像技术是佳能医疗公司研发的一种超声技术,可以提高组织内的微小钙化的显示。

该技术将以往虽可被设备检测到但未能被显示出来的细微组织信号——微小钙化点凸显出来,使其显示如萤火虫般醒目(较原始微小钙化的亮度提高10倍以上),较临床常规应用的钼靶检查,它具有方便、价廉、无创、无禁忌等优势,是一项敏感性高、适用性强的筛查技术,可用于较大规模的人群筛查。

同时,萤火虫成像支持实时双幅显示。在萤火虫模式下引导穿刺,能提高病理取材的成功率。

超微血流成像技术SMI(Superb  Micro Vascular  Imaging)

SMI技术采用佳能专利的自适应计算方法区分血流与组织信号,利用独特的处理技术充分抑制噪声、将低速血流信号智能化凸现并清晰显示,同时结合佳能的动态血流成像技术(ADF),实现了微细低速血流的低噪声、高敏感、高分辨、高帧频显示。
